杭州百年历史建筑有了三维档案

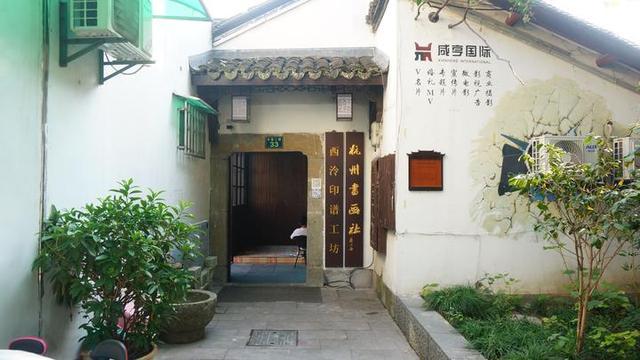

斗富二桥33号建筑

　　打开“杭州历史建筑”公众号，扫一扫二维码，位于五柳巷历史文化街区内的杭州书画社的三维模型，就会出现在你眼前，点点手指，模型能无限放大，还能360度转起来。它的前身是始建于民国时期的斗富二桥33号建筑，2018年成为杭州第四批历史建筑，2019年修缮后为杭州书画社使用。

　　历史建筑作为历史文化的重要载体，是彰显文化自信和城市归属感的重要手段。日前，杭州首次利用三维激光扫描、倾斜摄影、全景影像采集等技术，针对斗富二桥33号建筑、华丰纸业办公楼和机场路155-12号建筑（又称陈家大院）三栋杭州历史建筑进行了三维测绘建档，开启数字化保护的新篇章。

　　杭州市历史建筑保护管理中心高级工程师楼舒说，2019年，杭州市历史建筑保护管理中心联合浙江大学建筑设计研究院有限公司、浙江省古建筑设计研究院、浙江省长三角标准技术研究院等单位，编制了团体标准《历史建筑测绘质量成果规范》。“标准的制定，为历史建筑数字化测绘建档奠定了基础，使得数字化测绘有的放矢、有章可循。”

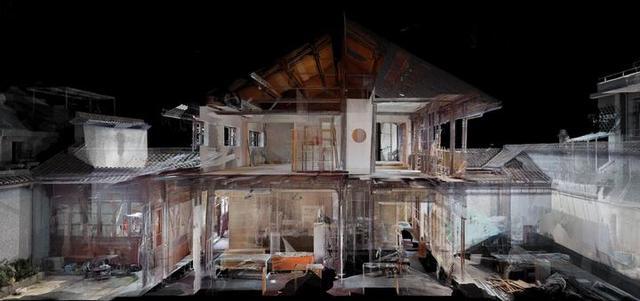

点云数据及全景影像对建筑全面的记录

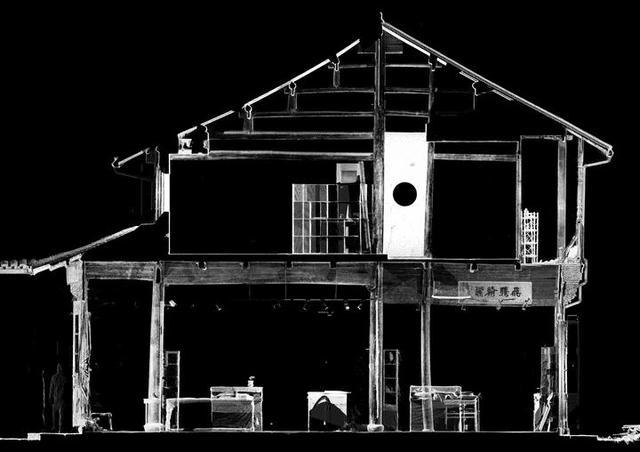

点云数据对梁柱变形、歪闪的记录

　　她表示，与传统测绘方式相比，数字化测绘建档具有“三高”的技术优势——效率高、精度高、完整度高。

　　以斗富二桥33号建筑为例，该建筑为二层的砖木结构传统民居，占地面积为451平方米，总面积为527平方米，现场数据采集时间约为6小时，其效率数倍于传统测绘方式。同时，三维激光扫描技术可准确采集历史建筑的三维数据，如墙体的倾斜角度、柱子的歪闪情况、梁架的挠曲程度等，数据精度可达毫米级别，相比其他测绘手段，更容易发现历史建筑存在的结构变形隐患，为历史建筑的保护修缮与日常维护提供高精数据。“由于部分历史建筑屋面为不上人屋面或坡屋面，通过全景影像采集，可以360度记录建筑的色彩、纹理信息，与三维点云数据互为补充。”她说。

　　据广州思勘测绘技术有限公司项目负责人张文扬介绍，采用的点云模型处理技术，可以对模型进行分析切片或实体化转换，模型由无数个点组成，不仅应用于图纸绘制工作，在经过数据处理后，还可以用于３Ｄ打印。“通过历史建筑的三维激光扫描、倾斜摄影和全景影像拍摄，对建筑的现状保存情况、空间、结构、材质和构造全面的记录，实现历史建筑的数字化管理，提升管理部门的效率，同时可为后续的修改、活化利用提供坚实的数据支撑，为相关工程的实施保驾护航。”他说。此外，结合三维模型的在线实时浏览技术，可面向公众生动展示建筑的历史价值，提升公众对历史建筑保护工作的关注和参与。目前测绘和模型制作工作已完成，正在进行制图环节，预计五一节后可以结项。

　　据了解，目前，杭州市正逐步建立历史建筑“一图一网一库”的信息化管理系统，用于历史建筑定位和编号、名称、地址等基础信息的查询、统计等，随着数字化测绘建档工作的展开，未来将进一步将数字化的成果，如测绘图纸、全景影像、点云数据、倾斜模型等纳入数据库中，提升历史建筑资源统筹管理的工作效率。该系统也将为今后历史建筑活化利用提供技术保障，为弘扬传承历史文脉开辟出一条新道路。
