北京延庆冬奥新地标奥运五环“海陀塔”竣工

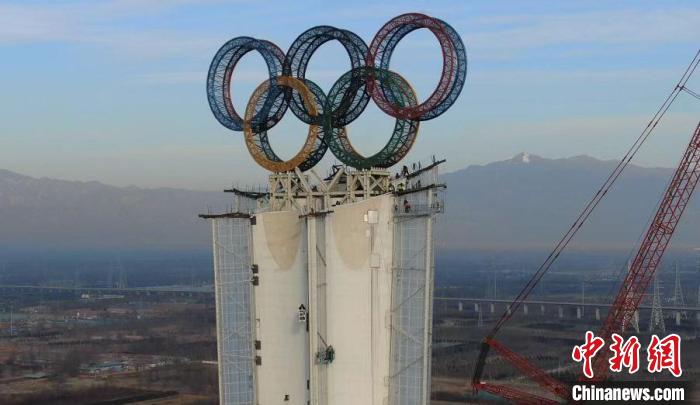

1月25日，由中建二局三公司承建的“海陀塔”顺利竣工，奥运五环闪耀延庆冬奥赛区。中建二局三公司供图

位于120米高空的奥运五环之下，是长达百米、由钢管拼接而成的6条“冰晶飘带”——延庆区冬奥会环境建设项目(二期)-六标段暨“海陀塔”25日顺利竣工，以最完美的身姿绽放冰雪魅力，迎接世界的目光。

该项目由中建二局三公司承建，位于北京市八达岭镇，与延庆冬奥赛区遥遥相望，充分利用现有建筑物对结构进行改造设计，在原八达岭太阳集热试验塔的基础上增添了装饰设计和冬奥冰雪元素，是延庆冬奥赛区沿途的亮丽风景，也是北京冬奥会的重要标志性建筑之一。

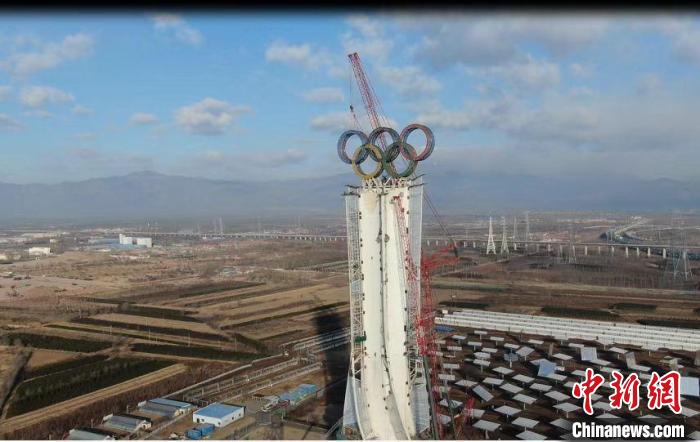

1月25日，由中建二局三公司承建的“海陀塔”顺利竣工，奥运五环闪耀延庆冬奥赛区。中建二局三公司供图

为展示出完美的感官效果和视觉冲击，突出冬奥冰雪元素，该标志塔的改造工程主要集中于塔顶的“奥运五环”和围绕在塔身的“冰晶飘带”。

“奥运五环”由本体与底座构成，本体总重量51吨，单个五环结构由两个整环及130根连接杆件构成，五环的底座桁架由H型钢拼接而成，吊装高度超120米，总重量160吨。

1月25日，由中建二局三公司承建的“海陀塔”顺利竣工，奥运五环闪耀延庆冬奥赛区。中建二局三公司供图

为控制焊接精度，保证五环标志高空拼装严丝合缝，项目部一方面通过软件模拟，在构件最容易发生形变的部位做加强处理；另一方面，在五环拼接部位增加就位措施，减少高空拼接难度，最终将焊接误差控制在2mm内，使“奥运五环”以最完美的姿态呈现出来。

塔身四周围绕6条“冰晶飘带”，每条飘带由钢管拼接，单条飘带重45吨。为突出北京冬奥会冰雪元素，飘带均采用钢结构外张拉透明ETEF膜覆盖、内置LED光源设计，该设计与水立方的外幕墙类似，但安装难度更大。项目部选择进行飘带分段吊装、ETFE膜结构高空安装的施工形式，确保“冰晶飘带”结构稳定。

1月25日，由中建二局三公司承建的“海陀塔”顺利竣工，奥运五环闪耀延庆冬奥赛区。中建二局三公司供图

为凸显出冰雪元素，项目组在施工过程中进行二次深化设计，创新性地采用了双层叠加的方式对ETFE张拉膜进行加工，植入了白色双层双向拉索。数条不规则的白色拉索分为上下两层交叉排布，其中两层之间仅留有5cm空间距离，ETFE膜就安装在5cm的空间之中，打造“冰裂”效果，进一步提升观赏性，同时也保证膜结构不被大风吹拉变形。

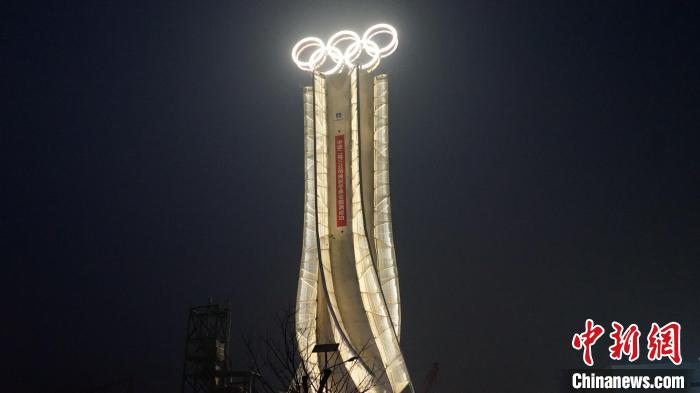

为让“奥运五环”点亮夜空，在“五环结构”双侧，安装8万余个白色点光源，在夜间通过总控芯片调整，散发冷光色调，在群山之中使“奥运五环”的光芒照耀整个延庆赛区。

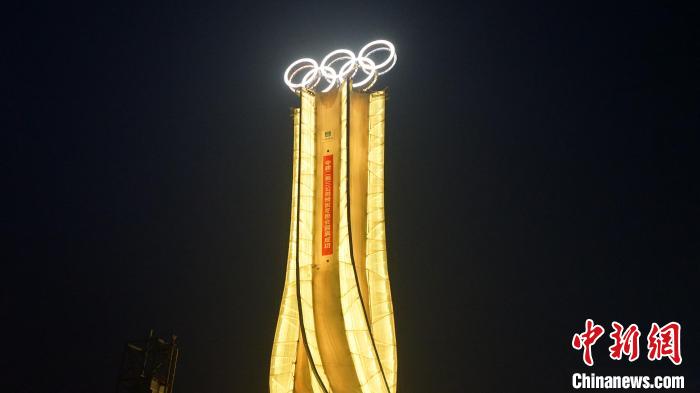

六条“冰晶飘带”内侧也均加装了LED灯带，通过夜间的多种光线变化，使得塔身得以呈现出“奥运五色”组合的多种灯光效果，“冰晶飘带”与塔顶的“奥运五环”交相辉映，一同展现出冬奥之美，使“海陀塔”成为北京冬奥“打卡”新地标！

据项目部相关人员介绍，项目部已做好赛时期间各项运维保障计划，成立由29人组成的运维保障组，确保“海陀塔”在北京冬奥会及残奥会期间平稳运营，后期还将向奥组委申请该项目作为奥运永久保留性建筑。
